HP-M 1500: Automatische Scheibenschwingmühle

Die optimale Lösung für das automatische Vermahlen großer Probenmengen – maximale Effizienz, Robustheit und Qualität für vielfältige Anwendungsgebiete

Automatische Hochdruckpresse HERZOG HP-M 1500 in blau-weißem Gehäuse für die Probenvermahlung großer Materialmengen bis 1500 g – kompakte Laborlösung für XRF- und XRD-Analysen.
Automatische HERZOG HP-M 1500 Hochdruckpresse mit 30-Positionen-Eingabemagazin und Feststoffreinigung. Das System zeigt die blaue und weiße Hauptpresse mit angeschlossenem Probenmagazin, Fördermodul und Absaugeinheit – entwickelt für das effiziente, automatisierte Vermahlen großer Probenmengen im Laborbetrieb. HP-M 1500 mit 30- Positionen- Eingabemagazin und Feststoffreinigung
Automatisches Probenvermahlungssystem HERZOG HP-M 1500 mit 30-Positionen-Eingabemagazin. Die Anlage zeigt das blau-weiße Hauptgerät mit integriertem Probenmagazin und Steuerungseinheit, konzipiert für die effiziente und präzise Zerkleinerung großer Probenmengen in Laborumgebungen. HP-M 1500 mit 30- Positionen- Eingabemagazin
HERZOG HP-M 1500 mit 30-Positionen-Eingabemagazin in Laborumgebung. Das System besteht aus der kompakten blau-weißen Hauptmühle und dem angeschlossenen Eingabemagazin für automatische Probenzufuhr. Entwickelt für die effiziente, reproduzierbare Feinvermahlung großer Materialmengen in der Probenvorbereitung. HP-M 1500 mit 30- Positionen- Eingabemagazin
Automatisches Probenvermahlungssystem HERZOG HP-M 1500 mit 30-Positionen-Eingabemagazin und Feststoffreinigung. Die Anlage zeigt die blau-weiße Hauptmühle mit angeschlossenem Eingabemagazin und mobiler Reinigungseinheit, ausgestattet mit flexiblem Schlauchsystem – konzipiert für eine saubere, vollautomatische Probenaufbereitung großer Materialmengen. HP-M 1500 mit 30- Positionen- Eingabemagazin und Feststoffreinigung
Detailansicht der HERZOG HP-M 1500 mit Fokus auf die integrierte Pneumatik- und Hydraulikeinheit. Sichtbar sind Schläuche, Ventile und Anschlüsse, die für den automatisierten Betrieb der Probenvermahlung und die präzise Steuerung des Mahlprozesses verantwortlich sind.
Vorratsbehälter für die Feststoffreinigung der HERZOG HP-M 1500. Der weiße, fahrbare Behälter mit transparentem Deckel und Edelstahlgriff dient zur sauberen Aufnahme und Entsorgung fester Rückstände aus dem automatischen Mahlprozess. HP-M 1500 mit Wagen zum einfachen Entfernen des Schwingaggregats
Vorratsbehälter für Feststoffreinigung
Automatische Hochdruckpresse HERZOG HP-M 1500 in blau-weißem Gehäuse für die Probenvermahlung großer Materialmengen bis 1500 g – kompakte Laborlösung für XRF- und XRD-Analysen.
Automatische HERZOG HP-M 1500 Hochdruckpresse mit 30-Positionen-Eingabemagazin und Feststoffreinigung. Das System zeigt die blaue und weiße Hauptpresse mit angeschlossenem Probenmagazin, Fördermodul und Absaugeinheit – entwickelt für das effiziente, automatisierte Vermahlen großer Probenmengen im Laborbetrieb.
Automatisches Probenvermahlungssystem HERZOG HP-M 1500 mit 30-Positionen-Eingabemagazin. Die Anlage zeigt das blau-weiße Hauptgerät mit integriertem Probenmagazin und Steuerungseinheit, konzipiert für die effiziente und präzise Zerkleinerung großer Probenmengen in Laborumgebungen.
HERZOG HP-M 1500 mit 30-Positionen-Eingabemagazin in Laborumgebung. Das System besteht aus der kompakten blau-weißen Hauptmühle und dem angeschlossenen Eingabemagazin für automatische Probenzufuhr. Entwickelt für die effiziente, reproduzierbare Feinvermahlung großer Materialmengen in der Probenvorbereitung.
Automatisches Probenvermahlungssystem HERZOG HP-M 1500 mit 30-Positionen-Eingabemagazin und Feststoffreinigung. Die Anlage zeigt die blau-weiße Hauptmühle mit angeschlossenem Eingabemagazin und mobiler Reinigungseinheit, ausgestattet mit flexiblem Schlauchsystem – konzipiert für eine saubere, vollautomatische Probenaufbereitung großer Materialmengen.
Detailansicht der HERZOG HP-M 1500 mit Fokus auf die integrierte Pneumatik- und Hydraulikeinheit. Sichtbar sind Schläuche, Ventile und Anschlüsse, die für den automatisierten Betrieb der Probenvermahlung und die präzise Steuerung des Mahlprozesses verantwortlich sind.
Vorratsbehälter für die Feststoffreinigung der HERZOG HP-M 1500. Der weiße, fahrbare Behälter mit transparentem Deckel und Edelstahlgriff dient zur sauberen Aufnahme und Entsorgung fester Rückstände aus dem automatischen Mahlprozess.

Applikation

  • Feinvermahlung von Probenmaterial für Röntgenfluoreszenzanalyse, Diffraktometrie und andere Verfahren



Materialien

  • Unterschiedliche Materialien
  • Rohmehl
  • Klinker
  • Zement
  • Schlacke
  • Erze
  • oxidische Materialien
  • Ferrolegierungen (Eingabe-Korngröße: max. 5 mm)



Betriebsmodus

  • Automatisch
  • Stand-alone-Betrieb
  • Stand-alone-Betrieb mit Magazin
  • linearer Automation
  • Roboterautomation

Alle Vorteile auf einen Blick:

Konzipiert für große Probenvolumina

Die Mühle HP-M 1500 ist optimal für das Vermahlen großer Probenmengen geeignet. In Abhängigkeit von der Materialdichte kann die HP-M 1500 bis zu 1500 g Material mit einem Durchmesser kleiner als 5 mm aufnehmen. Das große Fassungsvermögen der HP-M 1500 bringt viele Vorteile mit sich wie z.B. die Verarbeitung von Materialien mit großer Oberfläche, verbesserte Probenrepräsentativität und effektive Homogenisierung.

Erprobt für zahlreiche Anwendungen

Weitere Vorteile der HP-M 1500 sind ein durch über Programmparameter vollständig kontrollierbarer Mahlprozess, eine umfangreiche Standardausrüstung sowie zahlreiche Optionen. Damit eignet sich die HP-M 1500 für eine Vielzahl von unterschiedlichen Anwendungen und Materialien einschließlich Erzen, Konzentraten, Elektroschrott, Katalysatoren, Kalkstein und Kohle. Die HP-M 1500 wurde für einen Stand-alone-Betrieb, den Anschluss an ein Ein- und Ausgabemagazin oder die Einbindung in eine vollständig automatisierte Anlage konzipiert.

Optimale Mahlergebnisse

Die Scheibenmühle HP-M 1500 ermöglicht das effiziente Vermahlen unterschiedlicher Materialien mit unterschiedlichen Eigenschaften und Härtegraden- von weich bis hart. Um eine effektive horizontale Kreisbewegung ohne Taumelbewegungen zu gewährleisten, ist das Mahlgefäß auf einem präzise austarierten, federgelagerten Aggregat montiert. Die Rotationsbewegungen des Mahlgefäßes beschleunigen die darin enthaltende Mahlgarnitur aufgrund von Zentrifugalkräften und setzen den Zerkleinerungsprozess in Gang, welcher auf Schlag und Reibung beruht.

Die HP-M 1500 ist so konstruiert, dass sie die Soll-Körnung zur Pulverisierung von Proben innerhalb kürzester Verarbeitungszeit sicherstellt. Die jeweiligen Maschinenparameter wie zum Beispiel Oszillationsfrequenz können entsprechend über das Maschinenpanel oder die HERZOG PrepMaster- Software gesteuert werden. Spezielle Mahlgarnituren mit Mahlstein und Mahlring aus gehärtetem Chromstahl sind für die schonende Vermahlung besonders empfindlicher Proben verfügbar. Für spezielle Anwendungsfälle kann die HP-M1500 als Durchlaufmühle für das kontinuierliche Zerkleinern größerer Probenmengen angeboten werden.

Wirksame Reinigung

Eine automatische Reinigung der Maschine erfolgt nach jedem Probenvorbereitungszyklus. Sämtliche Maschinenteile, die mit dem Probenmaterial in Berührung kommen, werden automatisch mit Druckluft gereinigt. Feinstaub wird durch eine externe Staubabsaugung (Option) abgeführt, die über die Maschinen-SPS ansteuerbar ist. Dadurch wird das Risiko einer Materialverschleppung zwischen aufeinanderfolgenden Proben auf ein Minimum reduziert.

Für besondere Anforderungen ist die Option einer Reinigung mit Feststoffen wie z. B. Quartzsand oder Kunststoffgranulat erhältlich. Der Behälter für das Reinigungsmaterial kann neben der Maschine platziert und durch den Bediener komfortabel aufgefüllt werden.

Ausführungsoptionen:

  • Eingabemagazin (8 oder 30 Becher)
  • Mahlhilfsmitteldosierung (flüssig)
  • Wägezelle für Ein- und Ausgabegewicht
  • Temperaturmessung
  • Automatische Feststoffreinigung (Sande, Granulate)
  • Mahlgefäß Chromstahl mit Mahlring und Stein 1000 ccm

Videos:

Downloads:

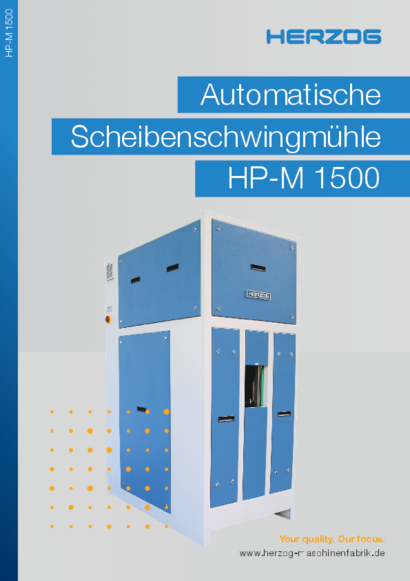

Produktinformationen

Sprache: Deutsch (550 KB)

downloaden
